Effektiv overvåkning av vannstrømmen er avgjørende for et bredt spekter av applikasjoner, fra industrielle prosesser til miljøpåvirkning og styring av vannressurser. I dag snakker vi om seks vanlige typer strømningsmålere for overvåking av vannstrømmen.
1. Mag Flowmeter
Arbeidsprinsipp
Magflow -målereBruk Faradays lov om elektromagnetisk induksjon for å måle vannstrømmen. Når vannet strømmer gjennom røret, genererer det en spenning proporsjonal med hastigheten. Denne spenningen hentes opp av elektroder plassert på rørets vegger, og strømningshastigheten beregnes basert på den induserte spenningen.
Fordeler med elektromagnetiske målere
Kompatibel med et bredt spekter av ledende væsker.
Svært nøyaktige og ikke påvirket av endringer i temperatur eller trykk.
Lavt vedlikehold og langsiktig stabilitet.

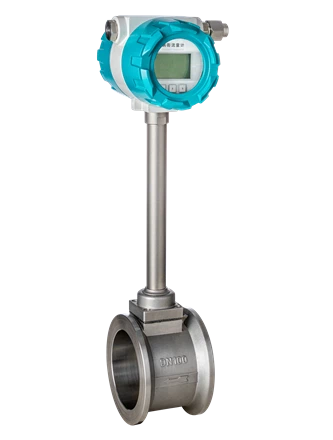

2. Virvelstrømningsmåler
Arbeidsprinsipp
Vortex flowmetersArbeid basert på Karman Vortex Street -effekten. Når vannet renner forbi en bløff kropp i røret, genereres vekslende virvler. Hyppigheten av disse virvlene er direkte proporsjonal med strømningshastigheten, noe som gir mulighet for strømningsmåling.
Fordeler med virvel som kaster strømningsmåler
Utmerket for å måle væske og gasstrøm.
Ingen bevegelige deler, reduserer vedlikeholdsbehov.
Gir en pålitelig og kostnadseffektiv løsning.
3. turbinstrømningsmåler
Arbeidsprinsipp
TurbinvannstrømmålereHa en rotor med kniver plassert i banen til det flytende vannet. Rotoren roterer med en hastighet proporsjonal med strømningshastigheten. Antall rotasjoner telles og konverteres til strømningshastighetsmålinger.
Fordeler med turbinstrømningsmålere
Ideell for å måle rene og lavviskositetsvæsker.
Høy nøyaktighet, spesielt for jevn strømningshastighet.
Kompakt og lett design.
4. Ultrasonic flytmåler
Arbeidsprinsipp
DetteIkke -kontaktstrømningsmålereBruk transitt-tid eller Doppler-effekt. I transitt-tid-metoden overføres ultralydsignaler oppstrøms og nedstrøms gjennom det flytende vannet. Forskjellen i reisetid er proporsjonal med strømningshastigheten. I Doppler -metoden reflekteres lydbølger av partikler i vannet, og frekvensforskyvningen brukes til å bestemme strømningshastigheten.
Fordeler med ultralydvannsmåler
Ikke-invasiv og hindrer ikke strømmen
Passer for et bredt spekter av flytende typer og forhold
Høy nøyaktighet og presisjon
Ingen rørgjennomtrenging og produksjonsstopp
5. Open Channel Ultrasonic Flow Meter
Arbeidsprinsipp
Åpne kanal ultralydstrømningsmålere er designet for måling av strømning i åpne kanaler, for eksempel elver eller kanaler. De er avhengige av tidsprinsippet, der tiden som er tatt for en ultralydpuls for å reise fra sensoren til vannoverflaten og ryggen brukes til å beregne strømningshastigheten.
Fordeler med åpen kanalstrømningsmålere
Måling som ikke er kontakt er ideell for potensielt farlig eller skittent vann.
I stand til uregelmessige strømningsprofiler.
Fjernovervåking og datainnsamlingsfunksjoner.
6. Radarstrømmeter
Arbeidsprinsipp
Radar type strømningsmålereBruk mikrobølgeovn -teknologi for å måle vannstrømmen. Et radarsignal overføres mot vannoverflaten, og tiden det tar for at signalet skal returnere brukes til å beregne strømningshastigheten.
Fordeler med radarstrømningsmålere
Passer for forskjellige miljøforhold, inkludert ekstreme temperaturer og trykk.
Ikke-kontaktmåling og motstandsdyktig mot begroing.
Høy nøyaktighet og pålitelighet.
Blant disse seks typene vannstrømningsmålere er åpne kanalstrømningsmålere og radarstrømningsmålere dedikert for åpne områder, for eksempel elv, kanaler, flommer, innsjøer og de fire andre er for vannrør.
Her viser vi de vanligste vannstrømningsmåtene for din enkle sammenligning.
Konklusjon
Valget av passende strømningsmåler avhenger av faktorer som påføring, væskeegenskaper, nøyaktighetskrav og budsjettbegrensninger. Å velge riktig strømningsmåler er avgjørende for å oppnå nøyaktige målinger i en gitt vannstrømpåføring.
